Як перевірити справність компонентів на платі: практичні поради
Основні методи перевірки електронних компонентів
Починати завжди варто з простих і перевірених способів. Візуальний огляд дозволяє одразу помітити явні пошкодження — тріщини, потемніння, корозію. Далі підключається електроінструмент, наприклад, цифровий мультиметр. Цей прилад незамінний для точних вимірювань опору, напруги та перевірки цілісності ланцюгів. За його допомогою можна швидко зрозуміти, чи працює компонент, не випаюючи його з плати. Просте функціональне тестування допомагає оцінити роботу пристрою загалом, що корисно на фінальній стадії діагностики.
Візуальний огляд плати та компонентів
Перед увімкненням вимірювальних приладів уважно огляньте плату. Обрив доріжок, сліди перегріву або потертості на корпусах елементів — ознаки, які вже прямо вказують на проблему. Виділяються також здуті конденсатори та окислені контакти. Помітивши подібні дефекти, можна одразу перейти до заміни або більш детального тестування відповідних вузлів.
Використання цифрового мультиметра для діагностики

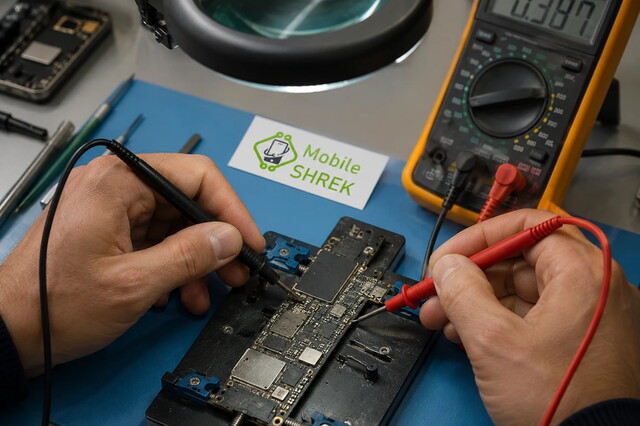

Цифровий мультиметр — основний інструмент для базової перевірки компонентів на платі. З його допомогою можна вимірювати напругу й опір, перевіряти цілісність провідників, а також тестувати діоди та переходи транзисторів. Перед початком діагностики плату потрібно знеструмити, а конденсатори — розрядити. Напругу вимірюють лише на підключеному пристрої та з особливою обережністю. Для перевірки резистора мультиметр переводять у режим вимірювання опору та порівнюють отримане значення з номіналом, указаним на корпусі або схемі. Незначне відхилення допускається залежно від класу точності компонента. Якщо опір суттєво відрізняється від номінального, дорівнює нулю або прилад показує обрив, резистор може бути пошкоджений.
Специфіка перевірки світлодіодів і малогабаритних компонентів
Перевірка мініатюрних елементів потребує більшої точності, ніж діагностика звичайних компонентів із довгими виводами. Особливо це стосується світлодіодів SMD, які встановлюють безпосередньо на поверхню плати. Через невеликі розміри до їхніх контактів складніше під’єднати щупи мультиметра, а надмірний тиск може пошкодити сам елемент або контактні майданчики. Для початкової діагностики мультиметр переводять у режим перевірки діодів. Щупи обережно прикладають до контактів світлодіода з урахуванням полярності. Справний елемент може слабо засвітитися, а на дисплеї з’явиться значення падіння напруги. Після зміни полярності світлодіод не повинен проводити струм. Однакові показники в обох напрямках можуть свідчити про коротке замикання, а повна відсутність реакції — про обрив або недостатню тестову напругу мультиметра. Водночас проста прозвонка підходить не для всіх SMD-світлодіодів. Деякі моделі потребують вищої напруги, ніж може забезпечити вимірювальний прилад. У такому разі використовують лабораторний блок живлення або спеціальний LED-тестер з обмеженням струму.
Перевірка світлодіодів smd на платі
Ідеальний спосіб — увімкнути режим перевірки діодів на мультиметрі та прикласти щупи до виводів діода. Хороший світлодіод покаже падіння напруги близько 1,8-3 В, іноді при цьому він трохи світитиметься. Якщо при прямому підключенні індикатор не світиться і мультиметр не показує звичайних значень, компонент варто замінити. Візуально звертають увагу на сліди механічних пошкоджень, обгорілі ділянки корпусу, а також розмитість контактів.
Діагностика інших малогабаритних елементів
Конденсатори, особливо керамічні та електролітичні, перевіряють мультиметром на замикання або витік. За підозри на несправність краще використовувати спеціальні LCR-метри, але на практиці з цифровим мультиметром можна виявити більшість проблем із ними. Мікросхеми та транзистори на компактних платах частіше перевіряють за непрямими ознаками: аналізують живлення і сигнал на виводах, заміряють напругу, адже випаювати їх задля тесту не завжди раціонально. Дотримуючись цих методик, можна швидко локалізувати несправність навіть на найскладніших та щільних збірках.
Правильний діагноз — половина успішного ремонту. Достатньо навчитися базовим прийомам перевірки та користуватися цифровим мультиметром, щоб впевнено та швидко знаходити поламані елементи. Особливо це важливо у роботі зі світлодіодами smd та іншими мініатюрними деталями, які не прощають помилок. Дотримуйтесь цих порад, і ремонт стане ефективнішим.
