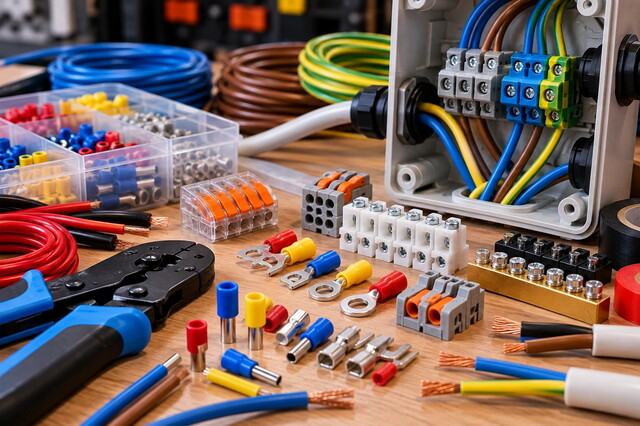

Надійне з’єднання проводів: чому контакти нагріваються та як цього уникнути
Чому поганий контакт нагрівається
Будь-який провідник має електричний опір. У справному кабелі він невеликий, тому за нормального навантаження нагрів залишається в допустимих межах. Але в місці неякісного контакту опір може збільшитися.
Причиною стає мала фактична площа контакту, недостатній притиск, окиснення, забруднення або поступове послаблення з'єднання. Коли через таку ділянку проходить струм, на ній виділяється тепло.
Залежність тепловиділення від струму особливо підступна: потужність втрат на опорі пропорційна квадрату струму. Це означає, що зі збільшенням навантаження нагрів проблемного контакту може зростати дуже швидко.
Спочатку це проявляється лише підвищеною температурою. Потім ізоляція старіє, матеріали деформуються, притиск може погіршуватися ще більше, а опір продовжує зростати. Так виникає небезпечний цикл, коли початкова невелика проблема поступово сама себе посилює.
Скрутка - проста, але не універсальна
Найочевидніший спосіб з'єднати два дроти - скрутити їх між собою. Для тимчасового низьковольтного макета цього іноді достатньо, але для постійного електричного монтажу проста скрутка без відповідного способу фіксації та ізоляції не повинна автоматично вважатися надійним рішенням.
Проблема полягає у нестабільності контакту. Провідники можуть окиснюватися, механічно рухатися, а сила їх притискання з часом змінюється. Особливо це важливо там, де через з'єднання проходить значний струм.
Намагатися компенсувати проблему лише кількома шарами ізоляційної стрічки безглуздо. Ізоляція захищає від випадкового дотику та контакту з іншими провідниками, але не покращує електричне з'єднання всередині.
Паяння теж має обмеження
Паяне з'єднання може мати низький опір і бути дуже корисним в електроніці, але це не означає, що паяння є найкращим способом для будь-якого силового монтажу.
Припій створює жорстку ділянку на багатодротяному провіднику. У місці переходу між залуженою і гнучкою частиною кабелю за регулярного механічного руху може концентруватися навантаження.
Окреме питання - затискання залуженого багатодротяного проводу гвинтом. Припій є відносно м'яким матеріалом і під тривалим механічним тиском може деформуватися. У результаті початково щільний контакт здатен послабитися.
Саме тому для підготовки гнучких провідників до багатьох гвинтових затискачів використовують спеціальні наконечники, обтиснуті відповідним інструментом.
Навіщо потрібні клемні з'єднання
Замість прямого з'єднання провідників у багатьох конструкціях застосовують клеми. Вони створюють визначене місце електричного контакту та дозволяють підключати провідники без необхідності спаювати їх між собою.
Конструкції бувають різними: гвинтові, пружинні, ножові, штекерні, бар'єрні та інші. Вибір залежить від перерізу і типу провідника, допустимого струму, напруги, умов експлуатації та необхідності регулярно роз'єднувати контакт.
Наприклад, у макетній електроніці важливо швидко підключати та відключати проводи, а в силовому обладнанні на перший план виходять допустимий струм, механічна надійність і стійкість до нагрівання.
Сам факт використання клеми ще не гарантує якісного контакту. Вона повинна відповідати провіднику та навантаженню, а монтаж необхідно виконувати правильно.
Гвинтове з'єднання
У гвинтових клемах провідник затискається механічно. Конструкція проста, зрозуміла та широко застосовується в електротехніці.
Основна помилка - недостатньо або надмірно затягнутий гвинт. У першому випадку контакт може мати підвищений опір і нагріватися. У другому існує ризик пошкодити провідник, різьбу або сам затискач.
Якщо виробник обладнання вказує момент затягування, це не формальність. Правильний момент забезпечує необхідний притиск без пошкодження деталей.
Також важливо, щоб під затискач не потрапила ізоляція. Металева контактна частина повинна працювати безпосередньо з підготовленим провідником.
Чим цікаві пружинні з'єднання
У пружинних конструкціях необхідну силу контакту створює пружний елемент. Одна з переваг такого підходу - можливість підтримувати притиск навіть за невеликих температурних і механічних змін у з'єднанні.
Це не означає, що будь-яка пружинна клема підходить для будь-якого кабелю. Як і для інших з'єднувачів, необхідно дотримуватися допустимого перерізу, типу провідника, струму та інших параметрів.
Важлива й правильна довжина зачищення. Якщо оголена ділянка занадто коротка, провідник може не потрапити в контактну зону належним чином. Якщо занадто довга - неізольований метал залишиться зовні корпусу.
Однодротяний і багатодротяний провід поводяться по-різному
Суцільна жила відносно жорстка і добре зберігає форму. Багатодротяний провід складається з великої кількості тонких жил, завдяки чому значно краще переносить згинання.
Але під час встановлення у затискач тонкі дротинки можуть розходитися в сторони. Частина з них іноді взагалі не потрапляє в контакт, зменшуючи ефективний переріз з'єднання.
Для багатьох типів гвинтових клем використовують втулкові наконечники. Очищений кінець кабелю вставляється в металеву гільзу, після чого вона обтискається спеціальними кліщами. У результаті окремі дротинки формують акуратний контактний кінець. Важливо саме обтискати наконечник відповідним інструментом, а не просто надягати його на провід.
Чому неправильний обтиск небезпечний
Зовні погано обтиснутий наконечник може виглядати цілком нормально. Але якщо гільза недостатньо притискає жили, електричний контакт між ними буде нестабільним.
Інша крайність - невідповідний профіль або надмірне зусилля, яке пошкоджує провідник. Тому розмір наконечника та матриця інструмента повинні відповідати перерізу кабелю.
Після обтиску провід не повинен легко витягуватися з гільзи. Але перевірка механічної міцності не замінює дотримання правильної технології. Пасатижі не є повноцінною заміною обтискних кліщів. Вони можуть просто сплющити гільзу в одному місці, не створивши передбаченого виробником контакту.
Мідь та алюміній не варто з'єднувати навмання
З'єднання різних металів вимагає окремої уваги. Мідь та алюміній мають різні фізичні властивості, а безпосередній контакт за певних умов може створювати проблеми, зокрема через електрохімічні процеси та різну поведінку матеріалів під час нагрівання.
Тому для переходу між такими провідниками застосовують рішення, прямо призначені виробником для відповідного поєднання матеріалів. Особливо небезпечно просто скрутити мідний і алюмінієвий дроти та вважати проблему вирішеною. У силовій проводці наслідки поганого контакту можуть бути значно серйознішими, ніж тимчасова відмова пристрою.
Як зрозуміти, що контакт має проблему
Надмірне нагрівання - одна з найочевидніших ознак. Якщо один контакт у групі за однакового навантаження значно гарячіший за інші, це привід перевірити з'єднання.
Також насторожують потемніння металу, зміна кольору ізоляції, сліди оплавлення, запах перегрітого пластику та періодичне зникнення живлення.
У низьковольтних системах проблемний контакт можна виявляти вимірюванням падіння напруги під навантаженням. Просте вимірювання опору звичайним мультиметром не завжди показове, оскільки йдеться про дуже малі значення.
У силовій електромережі діагностику потрібно виконувати з урахуванням небезпеки напруги. Якщо немає відповідної кваліфікації, розбирати щит або працювати з відкритими струмоведучими частинами не слід.
Не можна орієнтуватися лише на те, що контакт «тримається»
Механічна міцність і електрична якість з'єднання пов'язані, але це не одне й те саме. Провід може бути затиснутий настільки міцно, що його неможливо витягнути рукою, але мати неправильну площу електричного контакту.
І навпаки, електричний контакт може спочатку здаватися нормальним, але не мати достатньої механічної фіксації. Після вібрацій або декількох рухів кабелю з'єднання почне погіршуватися.
Саме тому в роз'ємах і клемних системах конструкція часто одночасно вирішує дві задачі: створює електричний контакт і механічно утримує провідник.
Запас за струмом не повинен бути випадковим
Якщо через з'єднання планується пропускати значний струм, усі його елементи повинні бути на це розраховані: кабель, клема, наконечник, друкована плата та інші частини ланцюга.
Немає сенсу використовувати товстий провід, якщо найслабшим місцем стає маленький контактний елемент. Допустимий струм усієї системи визначається не найпотужнішою, а найслабшою її частиною.
Також необхідно враховувати умови охолодження та температуру навколишнього середовища. Контакт, який нормально працює у відкритому просторі, в щільно закритому корпусі може нагріватися сильніше.
Хороше з'єднання починається з правильної підготовки
Провід потрібно зачистити на довжину, рекомендовану для конкретного з'єднувача, не пошкодивши саму жилу. Багатодротяний кабель за необхідності оснащується відповідним наконечником. Клема повинна бути розрахована на матеріал, переріз провідника, напругу та струм.
Для таких робіт важливо заздалегідь підібрати сумісні компоненти: клеми, наконечники, роз'єми, кабель та супутні матеріали. Відповідні комплектуючі для електромонтажу та електроніки можна знайти в Electronoff - інтернет-магазин радіодеталей.
Після монтажу варто перевірити механічну фіксацію. Для відповідальних силових з'єднань необхідно дотримуватися вимог виробника обладнання та чинних правил електромонтажу.
Надійний контакт рідко виглядає складним. Але саме невеликі помилки - зайва зачищена ділянка, слабкий затиск, невідповідний наконечник або випадкова скрутка різних металів - здатні перетворити просте з'єднання на найгарячішу точку всієї системи.
Правильний спосіб з'єднання визначається не тим, що швидше зробити під рукою, а струмом, типом провідника, умовами експлуатації та вимогами конкретного обладнання. Якщо ці параметри враховані, контакт залишається стабільним і не потребує постійної уваги.
