Як теплообмінник впливає на енерговитрати підприємства — просте пояснення

На сучасному виробництві кожен кіловат електроенергії має вагу. Енергоносії дорожчають, а конкуренція змушує підприємства шукати шляхи для зниження витрат без втрати якості. У цій гонці за ефективність часто забувають про елемент, який буквально передає тепло між процесами — теплообмінник. Хоча він здається “другорядним” на фоні котлів чи насосів, саме через теплообмін відбуваються колосальні втрати або навпаки — економія енергії.

За даними Міжнародного енергетичного агентства (IEA), до 50% споживаної енергії в промисловості може бути повторно використано за допомогою правильно організованої системи рекуперації тепла, центром якої є теплообмінник. Але для цього потрібно розуміти, як саме він впливає на енергоспоживання підприємства.

Що таке теплообмінник і чому він важливий

Теплообмінник — це пристрій, який дозволяє передати тепло від одного середовища до іншого без їх прямого контакту (більше інф на Тепло-Поліс). Це може бути передача тепла від гарячої пари до води, від охолодженої рідини до повітря, або між будь-якими іншими носіями енергії. У промисловості їх використовують скрізь: у вентиляції, опаленні, охолодженні, хімічних реакторах, переробці газів, приготуванні харчових продуктів тощо.

Його значення не тільки в тому, щоб «передати» тепло. Важливо, як ефективно це тепло передається. Якщо процес організований грамотно, підприємство отримує максимум енергії з мінімумом витрат. Якщо ж обладнання старе, забруднене або невірно підібране — втрачається до 30% потенційної енергоефективності.

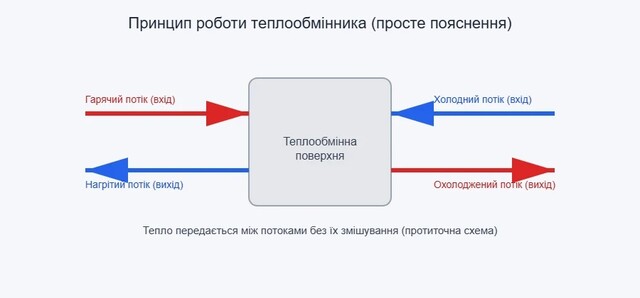

Принцип дії теплообмінника — просто про складне

Суть теплообміну полягає в різниці температур. Один потік гарячий, інший — холодний. Теплообмінник передає енергію від гарячої рідини до холодної через металеву перегородку (пластину, трубу тощо), не змішуючи ці потоки. Це як чайник, в якому ви наливаєте гарячу воду, щоб підігріти пляшку з дитячим харчуванням — вода передає тепло через стінки пляшки, але не змішується з її вмістом.

Простіше кажучи, теплообмінник — це ефективна «батарея» навпаки, яка не гріє приміщення, а переносить тепло туди, де воно потрібне. І робить це з мінімальними втратами — якщо все підібрано правильно.

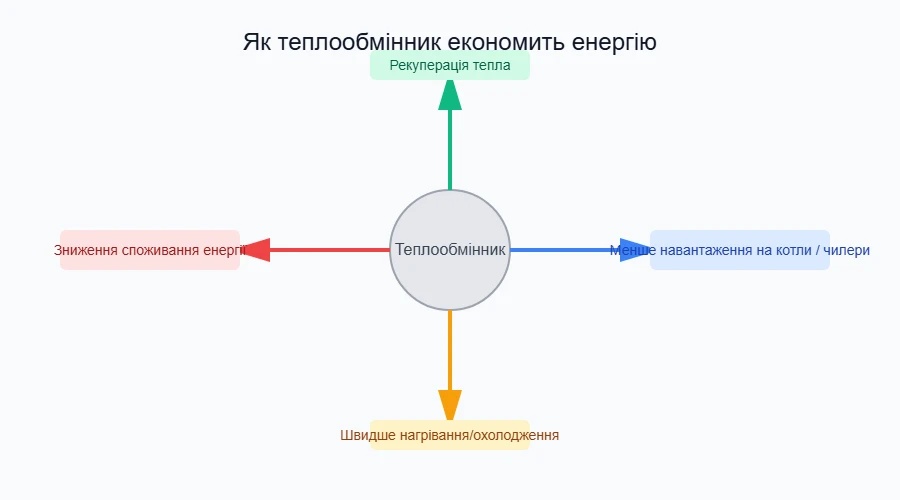

Де саме теплообмінник економить енергію?

Є кілька ключових напрямів, де теплообмінник допомагає підприємству економити енергію:

• Рекуперація тепла — повернення відпрацьованого тепла назад у процес (наприклад, використання гарячих газів для попереднього нагріву води).

• Зменшення навантаження на котли/чиллери — чим ефективніше працює теплообмін, тим менше треба енергії на підігрів або охолодження.

• Оптимізація процесів — стабільна температура = менші коливання = менші втрати.

• Скорочення тривалості циклів — швидкий нагрів чи охолодження прискорює виробництво.


Наприклад, при охолодженні одного кубометра води на 10°C можна зекономити близько 11.6 кВт·год, якщо використовувати правильно підібраний теплообмінник, замість того щоб витрачати електроенергію на механічне охолодження.

Види теплообмінників і їх енергоефективність

Існує кілька типів теплообмінників, і кожен з них має своє місце в енергоефективності.

Пластинчасті теплообмінники

• Високий коефіцієнт теплопередачі.

• Компактні, легко очищуються.

• Ідеальні для чистих рідин.


Трубчасті теплообмінники

• Надійні в складних середовищах (високі температури, тиск).

• Можуть працювати з забрудненими середовищами.

• Менш енергоефективні через більшу товщину стінок.


Спіральні теплообмінники

• Добре працюють з в'язкими рідинами.

• Мають високу ефективність при компактних розмірах.


Повітряні теплообмінники (сухі охолоджувачі)

• Використовують навколишнє повітря як охолоджувач.

• Не потребують води.

• Вигідні у регіонах з низькою вологістю.


Порівняльна таблиця ефективності:

Найчастіші помилки, які призводять до втрат енергії

Навіть найкращий теплообмінник не допоможе зекономити, якщо:

• Його вибрано без урахування температурних режимів.

• Він засмічений або забруднений накипом.

• В системі немає автоматики регулювання витрат рідини.

• Потоки організовані не протиточно, а паралельно.

• Відсутній регулярний технічний огляд.


За підрахунками ASHRAE (Американське товариство інженерів з опалення, охолодження та кондиціювання), навіть 1 мм накипу на поверхні теплообміну знижує теплопередачу на 5–8%, що напряму б’є по рахунках за електроенергію.

Як вибір неправильного теплообмінника підвищує витрати

Іноді в гонитві за економією на етапі закупівлі, підприємства обирають обладнання "на око" або за ціною. В результаті:

• Теплообмінник має занадто малу площу поверхні → не виконує своєї функції.

• Занадто великий — працює вхолосту → перевитрата енергії.

• Матеріали не відповідають робочому середовищу → швидкий знос, втрати.

• Високий гідравлічний опір → потреба в потужніших насосах → більше енерговитрат.


Поганий підбір — це не тільки витрати на обслуговування, а й постійні перевитрати енергії на фоні зниженої ефективності.

Гідравлічний опір і його роль у споживанні електроенергії

Гідравлічний опір — це "супротив", з яким рідина проходить через теплообмінник. Чим вищий опір, тим більше енергії витрачає насос, щоб проштовхнути теплоносій. При неправильному підборі теплообмінника (завужені канали, складна конфігурація) насосам доводиться працювати на більших обертах, що:

• Підвищує витрати електроенергії.

• Зменшує ресурс насосного обладнання.

• Погіршує стабільність роботи системи.


Оптимальна конструкція дозволяє зберегти баланс між ефективністю теплопередачі та мінімальним опором. Це як водопровід: тонка труба доставить воду, але за великий рахунок. Теплообмінник повинен бути “достатньо відкритим”, щоб не створювати тиску на систему.

Накип, забруднення і втрати ефективності

Одним з головних “прихованих пожирачів енергії” є забруднення теплообмінника. З часом, якщо не проводити регулярне обслуговування, стінки каналів покриваються:

• Накипом (особливо у водних системах)

• Масляними відкладеннями

• Механічними домішками

• Біоорганічним нальотом (у харчовій/фармацевтичній промисловості)


Наслідки:

• Падає коефіцієнт теплопередачі.

• Збільшується споживання енергії.

• Зменшується пропускна здатність.

• Зростає гідравлічний опір.


За даними Energy Star, регулярне очищення теплообмінників може зекономити до 15% електроенергії в рік.

Автоматизація процесу теплопередачі: чи варто інвестувати?

У багатьох виробничих системах теплообмінники працюють у фоновому режимі — без належного моніторингу чи управління. Але в умовах підвищеної уваги до енергоефективності автоматизація процесу теплопередачі може стати одним із ключових джерел економії.

Що дає автоматизація:

• Динамічне регулювання потоків залежно від температури, тиску та навантаження.

• Захист обладнання — автоматичне виявлення аварійних ситуацій або збоїв.

• Збір і аналітика даних — можливість виявити закономірності перевитрат.

• Стабілізація параметрів процесу — менше втрат через перегрів чи переохолодження.


У системах, де теплообмінник використовується в режимі змінного навантаження (наприклад, цех із змінною інтенсивністю виробництва), впровадження ПІД-регуляторів або частотного керування насосами дозволяє знизити витрати на електроенергію до 20–30%.

Сучасні SCADA-системи або навіть прості контролери можуть забезпечити повноцінне керування процесом теплопередачі з віддаленим доступом і звітністю. Таке оновлення окупається, як правило, в межах 1–1,5 років, залежно від масштабу.

Окупність енергоефективного теплообмінного обладнання

Багато підприємств вагаються перед оновленням або заміною теплообмінників, побоюючись значних інвестицій. Але енергоефективне обладнання часто окуповується набагато швидше, ніж очікується.

Приклади окупності:

Додатково до енергоекономії, правильно підібраний і обслуговуваний теплообмінник знижує ризик аварій, зменшує витрати на ремонт, а також дозволяє скоротити викиди CO₂ за рахунок зниження споживання палива.

Контроль, обслуговування та моніторинг — як зменшити витрати

Навіть найдорожче обладнання не принесе бажаного ефекту без регулярного технічного обслуговування. Щоб теплообмінник працював з максимальною ефективністю, важливо:

• Проводити планову очистку (хімічну або механічну).

• Виконувати періодичну діагностику (термографію, вимірювання перепаду тиску, виявлення корозії).

• Встановити датчики температури/тиску до і після теплообмінника.

• Вести журнал технічного обслуговування.


Також доцільно впровадити індикатори ККД — наприклад, зіставлення фактичного ΔТ (різниці температур) із проектними показниками. Зниження цього показника сигналізує про необхідність обслуговування або переналаштування системи.

Інтеграція теплообмінників у систему рекуперації тепла

Найбільший ефект від теплообміну підприємства досягають не окремим обладнанням, а системним підходом — коли теплообмінники стають частиною комплексної схеми повторного використання тепла.

Сценарії використання:

• Використання тепла стоків для підігріву води.

• Збір тепла від компресорів або електродвигунів.

• Обігрів виробничих приміщень або складів за рахунок відпрацьованого тепла.

• Попередній підігрів сировини у наступному техпроцесі.


Такий підхід дозволяє значно зменшити потребу в первинних енергоносіях, що особливо важливо в умовах зростання тарифів на газ та електроенергію. За дослідженням IEA, системи рекуперації тепла здатні скорочувати енергоспоживання до 50% у певних галузях.

Чому теплообмінник — це не просто "труба з ребрами"

Теплообмінник — це не просто частина трубопроводу. Це енергетичний вузол, від ефективності якого залежить витрата енергії, стабільність процесів, екологічність та економічні показники підприємства.

Неправильно підібране або обслуговуване обладнання — це гарантовані перевитрати. А от грамотна інтеграція, автоматизація й аналіз ефективності теплообміну дають реальну економію на десятки тисяч гривень щомісяця.

Тому кожне підприємство, яке прагне бути конкурентним, має розглядати теплообмін не як другорядну технічну деталь, а як інструмент оптимізації витрат, вартий системного підходу.
